Les bornes C1 et C2 du compteur Linky forment un contact sec destiné à la commande d’un équipement, notamment le chauffe-eau en heures creuses. Elles ne fournissent pas directement l’alimentation du ballon. Dans une installation classique, le contact agit sur un circuit de commande qui pilote un contacteur au tableau électrique. « Contact sec » ne signifie pas que les fils raccordés sont sans tension : le circuit extérieur peut y amener du 230 V.
Avant tout projet de branchement Linky C1 C2, vérifiez le contrat, les plages horaires et le matériel réellement installé. Ce guide explique le fonctionnement et aide à préparer le diagnostic avec un électricien. Il ne remplace ni le schéma du fabricant ni la mise en sécurité de l’installation.

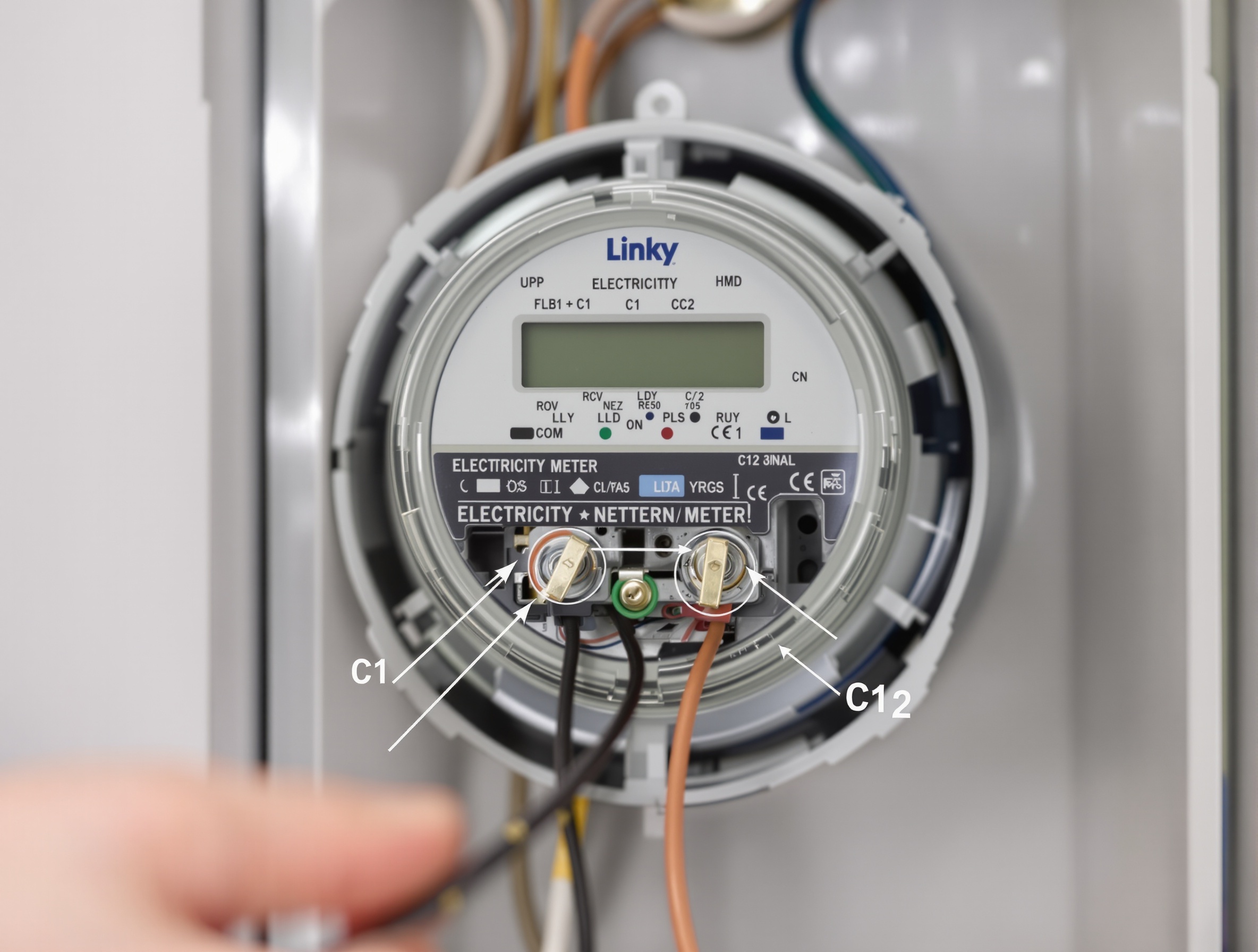

Linky C1 C2 : à quoi sert le contact sec ?
C1 et C2 permettent d’ouvrir ou de fermer un circuit de commande selon la programmation du compteur. Pour un chauffe-eau asservi aux heures creuses, cette commande autorise le fonctionnement du contacteur durant les plages prévues. La puissance nécessaire à la résistance du ballon passe par son circuit dédié, avec ses protections.
La notice Enedis du Linky monophasé distingue le contact sec, la télé-information client et le fusible du contact. Elle rappelle aussi que le compteur reste sous tension lorsque le disjoncteur est coupé, et réserve une partie de l’appareil aux professionnels. Ne démontez pas le compteur et ne retirez aucun scellé.
- Le compteur mesure la consommation et gère la commande programmée.
- Le contacteur ouvre ou ferme le circuit alimentant l’appareil.
- Le disjoncteur protège le circuit ; il ne joue pas le même rôle que le contacteur.
- Le contrat définit les tarifs applicables aux heures pleines et aux heures creuses.
C1/C2, A1/A2 et TIC : trois repères différents
Les bornes C1/C2 se trouvent côté compteur ; A1/A2 désignent généralement la bobine d’un contacteur classique. La TIC est une liaison de données, avec un bornier différent. Un câblage correct commence par l’identification de chaque fonction, sans se fier uniquement à la couleur d’un fil déjà présent.
| Repère | Fonction | À ne pas confondre |
|---|---|---|
| C1 et C2 sur Linky | Contact sec de commande | Alimentation directe du chauffe-eau |
| A1 et A2 sur contacteur classique | Bornes de la bobine, selon la notice | Deux sorties équivalentes du compteur |
| I1 et I2 sur Linky | Informations de la TIC | Contact heures creuses |
| Contacts de puissance | Alimentation de la charge via le contacteur | Circuit de commande de la bobine |
La spécification Enedis de la télé-information client repère C1/C2 pour le contact sec et I1/I2 pour les informations TIC. La borne A fait partie de l’interface d’alimentation de la TIC ; elle n’est pas une borne A1 de contacteur. La télé-information peut servir à un dispositif compatible de suivi ou de pilotage, mais elle ne se substitue pas par simple échange de fils au contact sec.

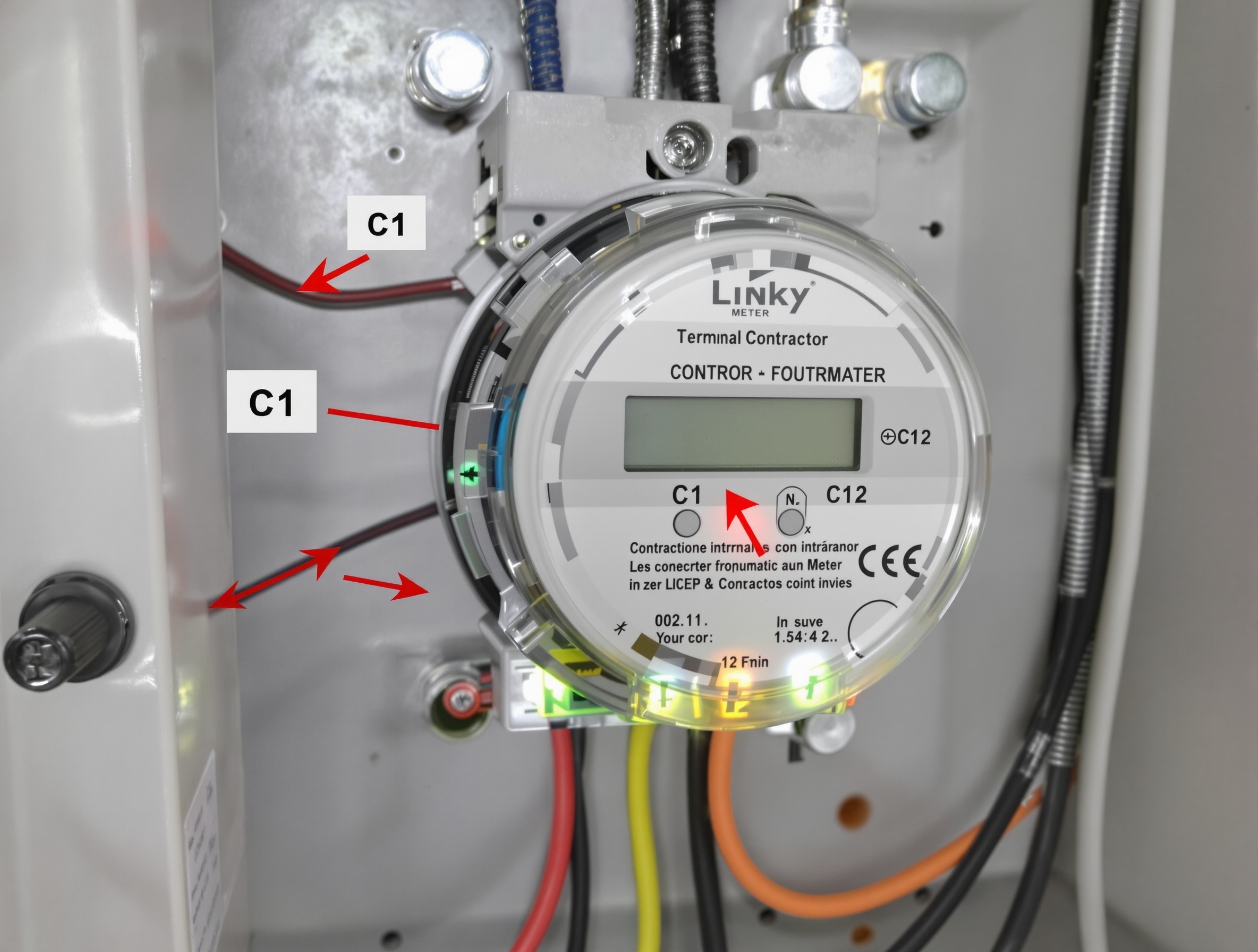

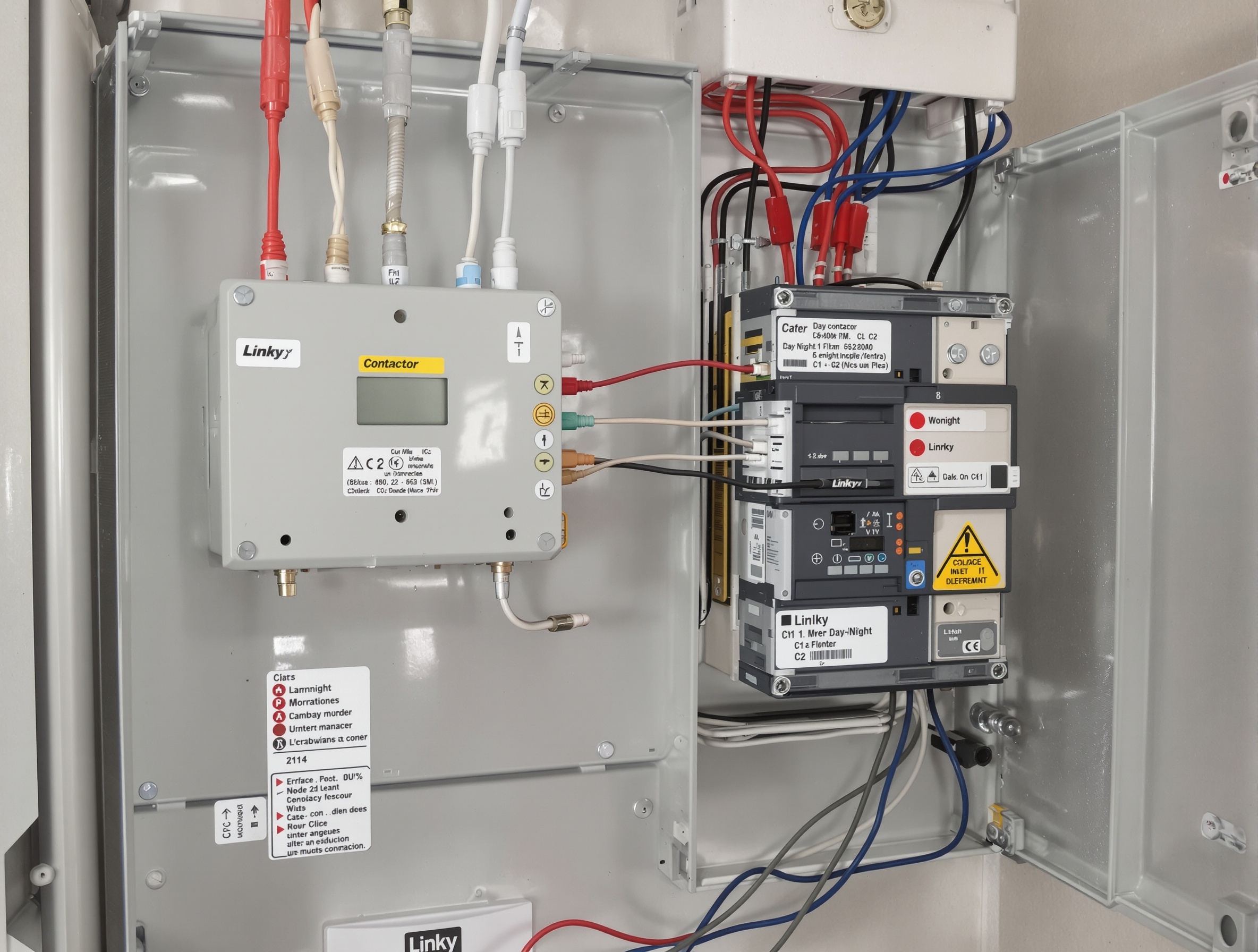

Comprendre le branchement du contacteur jour/nuit
Dans le montage classique documenté par Legrand, la commande fait passer une phase protégée par le contact heures creuses jusqu’à la bobine, tandis que le retour de bobine est relié au neutre du circuit de commande. Il est donc incorrect de présenter A1 et A2 comme deux fils à raccorder directement et systématiquement à C1 et C2.
Le tutoriel fabricant Legrand montre ce principe pour son installation. Consultez le schéma correspondant à votre référence avant toute intervention : une bobine 230 V, un contacteur connecté et une entrée de commande basse tension peuvent avoir des raccordements différents. Le professionnel doit vérifier le circuit entier, pas seulement les deux bornes visibles.

Quelles protections distinguer ?
Legrand présente, pour un chauffe-eau classique, une protection de commande de 2 A et une protection du circuit de puissance de 20 A. Ces deux circuits sont distincts. Le calibre du contacteur, par exemple 25 A pour une référence, ne remplace pas le calibre du disjoncteur.
Retrouvez cette distinction dans la fiche disjoncteur ou contacteur de Legrand. Le dimensionnement des conducteurs, les protections différentielles, les bornes admissibles et la compatibilité de l’équipement restent à vérifier pour l’installation. Ne choisissez pas une section en mélangeant circuit de puissance, commande et sortie TIC.

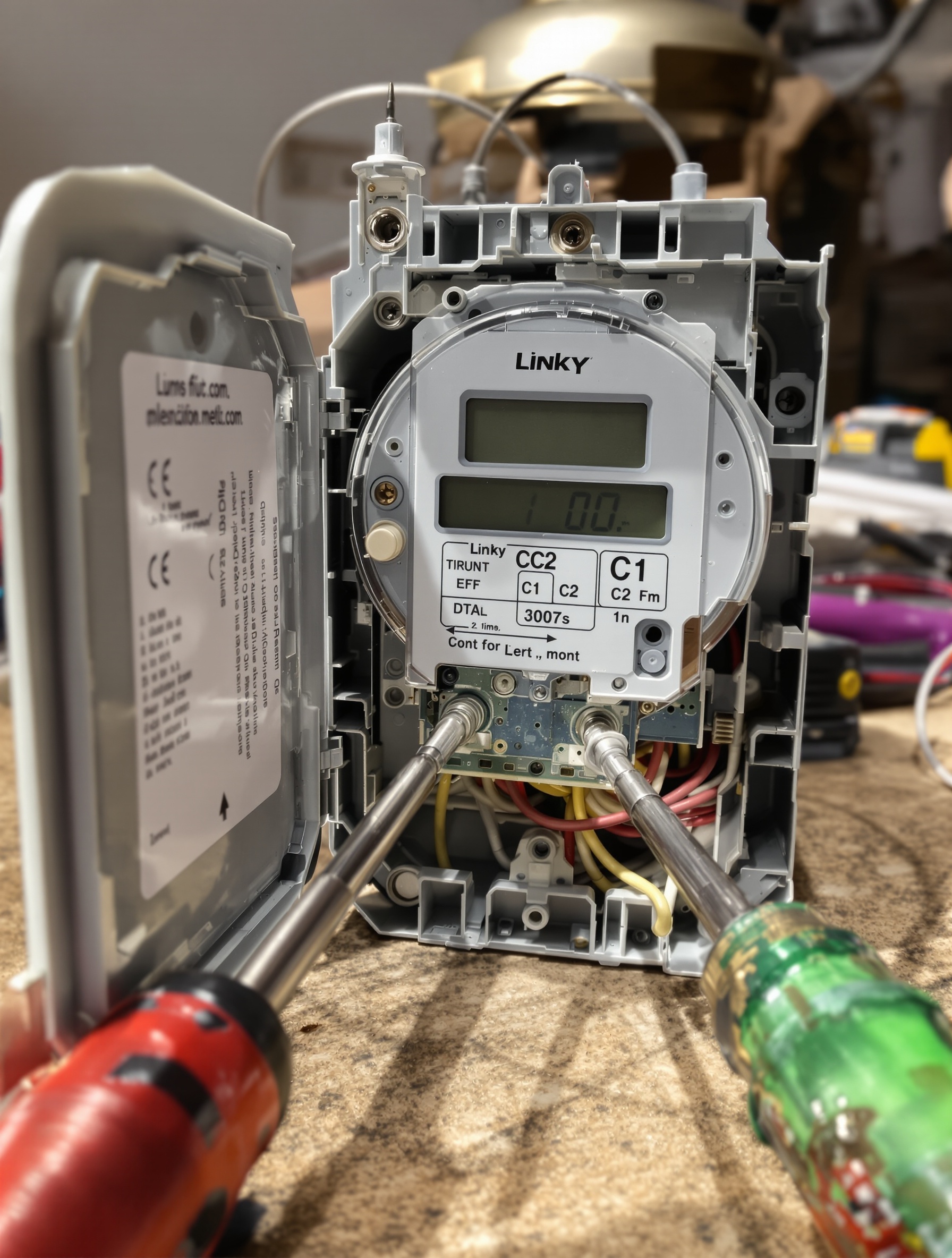

Sécurité : ne pas tester C1 C2 avec un simple tournevis
Une intervention électrique demande une mise en sécurité et une vérification d’absence de tension adaptée. L’INRS décrit les principes de prévention du risque électrique, dont le travail hors tension et la consignation. Un tournevis testeur qui ne s’allume pas ne prouve pas à lui seul l’absence de tension.
- Faites identifier les circuits et les sources d’alimentation par une personne compétente.
- Ne touchez pas aux conducteurs du compteur ni aux parties scellées.
- Ne réalisez pas de pontage entre C1 et C2 pour « voir si cela marche ».
- Ne remplacez pas un fusible ou un disjoncteur par un calibre supérieur pour empêcher son déclenchement.
- Si un appareil chauffe, sent le brûlé ou présente une détérioration, interrompez son usage et faites contrôler l’installation.
Un contrôle sous tension, une mesure de bobine ou la recherche d’un défaut de contact relèvent du diagnostic professionnel. Le prix d’un dépannage se compare sur la prestation, les pièces et la remise en sécurité, sans promesse de réparation en quinze minutes.
Auto, arrêt et marche forcée : que change le sélecteur ?
Sur de nombreux contacteurs jour/nuit, la position Auto suit la commande, 0 arrête la charge et I permet une marche forcée. Le comportement du retour automatique dépend du modèle. La fiche du CX³ 412501 annonce une bobine 230 V et une marche forcée avec retour automatique.
La marche forcée peut remettre le chauffe-eau en fonctionnement avant les prochaines heures creuses ; elle n’applique pas le tarif heures creuses à une consommation réalisée en heures pleines. Si le ballon chauffe en I mais jamais en Auto, cela oriente le diagnostic vers la commande sans prouver, à lui seul, une panne du compteur.
Chauffe-eau froid : les vérifications sans ouvrir le tableau
Commencez par les informations accessibles et les commandes normales, sans démonter de capot. Un ballon froid peut résulter d’un problème de contrat, d’horaires, de commande ou de chauffe-eau. Un bruit de contacteur ne garantit pas que la résistance chauffe.
- Vérifiez sur la facture l’option tarifaire souscrite.
- Retrouvez les heures creuses communiquées par le fournisseur.
- Observez la position du sélecteur accessible et reportez-vous à sa notice.
- Notez l’état des protections accessibles, sans réarmements répétés d’un circuit qui déclenche.
- Consignez les moments où l’eau reste froide, ainsi que les éventuels messages du compteur.
Transmettez ces observations à l’électricien. Pour une question de contrat ou d’horaires, contactez le fournisseur. Pour un problème relevant du comptage ou du réseau, utilisez les canaux d’aide Enedis. Cette répartition évite de remplacer un contacteur avant d’avoir identifié la cause.
Les heures creuses évoluent : vérifier vos plages réelles
Les heures creuses ne sont pas nécessairement limitées à la nuit. Enedis explique leur attribution via le contrat fournisseur. Le calendrier de réforme annoncé par Enedis prévoit une modification progressive des plages à partir de novembre 2025, avec une extension et la saisonnalité à partir du second semestre 2026.
Selon le communiqué de réforme Enedis, l’adaptation à distance concerne aussi les chauffe-eaux correctement asservis au contact sec. En revanche, une minuterie indépendante conserve son propre programme : comparez-le avec les nouveaux horaires annoncés par votre fournisseur. La situation de votre contrat prime sur un horaire générique trouvé en ligne.
C1 C2 fait-il baisser la consommation d’électricité ?
Le déplacement d’un usage vers une période moins chère réduit son coût selon le tarif ; il ne réduit pas automatiquement ses kWh. Pour évaluer l’intérêt de HP/HC, comparez l’abonnement et le prix de toutes les consommations, y compris celles qui restent en heures pleines.
Exemple arithmétique avec des prix fictifs : déplacer 1 000 kWh d’un prix de 0,25 € à 0,20 € représente 50 € de différence, avant tout écart d’abonnement. Ce calcul ne garantit pas une économie annuelle et n’est pas une grille tarifaire actuelle. Consultez l’offre réelle et suivez vos usages avant de changer d’option.
- Repérez les usages que vous pouvez réellement décaler.
- Comparez leur coût avec votre tarif actuel.
- Maintenez les besoins de confort et les prescriptions des appareils.
- Ne coupez pas la ventilation pour profiter d’un créneau tarifaire.
Pour un projet photovoltaïque, notre dossier sur MyProSizer et l’étude solaire rappelle l’importance de confronter production et consommation. Pour un chantier électrique lié à l’habitat, le guide éclairage LED des poutres apparentes aborde d’autres choix d’installation : ils ne sont pas pilotés automatiquement par C1/C2.
Câble et bornier : lire la notice avant de choisir les fils
La section d’un câble s’exprime en mm², parfois écrits mm2 dans un catalogue. Il faut distinguer cette surface du diamètre du conducteur. Une valeur donnée pour le bornier du compteur ne devient pas automatiquement la section minimale de tous les circuits du logement. Le professionnel vérifie le câble, le mode de pose, la longueur et le connecteur admis par chaque appareil.
Sur le montage classique présenté par Legrand, la borne C2 du compteur participe à la boucle de commande, et la borne A2 est le retour de la bobine vers le neutre. La borne C2 n’est pas une sortie de puissance pour les appareils électriques énergivores. Conservez le schéma de câblage du contacteur : un câble mal identifié ne se raccorde pas par déduction à partir d’une photo.
Pour préparer le rendez-vous, notez la référence du câble si elle est lisible sans démontage. Photographier la face avant du compteur Linky et le sélecteur du contacteur heures creuses suffit souvent à communiquer leurs références. L’ouverture du disjoncteur général ne met pas hors tension toutes les parties du compteur.
Contact sec Linky et domotique : commande ou information ?
Le contact sec Linky fonctionne comme un interrupteur de commande ; le signal de fermeture permet à un dispositif compatible d’agir. La gestion de votre consommation d’électricité peut également utiliser les données TIC. Une box domotique doit recevoir le type de signal prévu par son fabricant, avec une interface appropriée.
- Une entrée domotique conçue pour un contact sec n’accepte pas automatiquement du 230 V.
- Un récepteur TIC utilise des informations, pas le câblage d’un contacteur heures creuses.
- Un module domotique peut demander un connecteur et une alimentation spécifiques.
- Le pilotage des appareils énergivores doit respecter leurs cycles et leur notice.
Avant d’ajouter une box domotique, faites vérifier la compatibilité et l’état du circuit existant. Le câblage du contacteur jour/nuit, les paramètres de la box et la programmation du compteur sont trois sujets distincts. Une panne de communication domotique ne justifie pas de modifier les bornes C1/C2.
Le principe change-t-il en triphasé ?
Le compteur triphasé possède aussi un contact sec, comme le montre le document de repérage Enedis. Le circuit de puissance et le contacteur doivent cependant être adaptés à l’appareil et à l’installation triphasée. Le schéma d’un ballon monophasé ne se recopie pas sans vérification.
Enfin, le fournisseur d’énergie répond aux questions d’offre et de plages tarifaires. L’interface domotique ou le contacteur heures creuses ne change pas le contrat. Gardez les trois références — compteur, commande et appareil — avec le schéma validé par l’électricien.
Questions fréquentes sur les bornes Linky
Peut-on alimenter directement un ballon avec C1/C2 ?
Non : le contact sec appartient à la commande, pas au circuit de puissance du chauffe-eau. Le professionnel choisit le contacteur et les protections adaptés.
Peut-on commander une pompe à chaleur ou une borne de recharge ?
Uniquement avec une interface et une stratégie de commande compatibles avec l’appareil. Ne coupez pas arbitrairement son alimentation principale. La notice de la pompe à chaleur, de la borne ou de son gestionnaire doit prévoir le mode de pilotage retenu.
C1/C2 est-il un fil pilote de radiateur ?
Il ne faut pas confondre le contact sec du compteur avec l’entrée fil pilote d’un radiateur. Un dispositif adapté peut exploiter des informations tarifaires, mais les bornes ne deviennent pas interchangeables.
Que préparer avant le rendez-vous de dépannage ?
Réunissez le contrat, les horaires communiqués, la référence du contacteur, celle du chauffe-eau et vos observations. Des photos prises sans ouvrir l’installation peuvent aider le professionnel ; elles ne remplacent pas ses mesures et ses vérifications.
